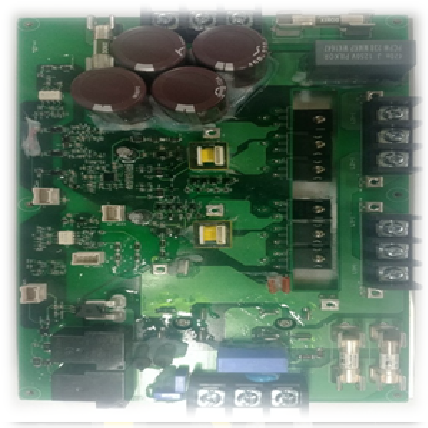

7.2㎾급 OBC, 2.4㎾급 LDC
INFORMATION
- 개발 과제처 ㈜창성
- On-Board-Charger
- Low-Voltage DC-DC CONVERTER
상세정보
제품 설명
주요 기능 / Function
•차량용 인덕터 및 트랜스포머의 Aging Test용 전원 장치.
•OBC 및 LDC용 인덕터 및 트랜스포머를 측정하기 위해 AC/DC, DC/DC로 구성된 7.2㎾급 OBC와 DC/DC로 구성된 2.4㎾급 LDC로 구성.
•주요 보호 기능은 과전압, 저전압, 과전류, 과부하 보호기능으로 구성.
주요 규격 / Specification
| Item | Input Voltage | Output Voltage | Output Current | Topology | Maximum PF |
Maximum Efficiency |
Control |
| OBC | 220VAC | 400V | 18A | Interleaved PFC PSFB |
98%↑ | 91%↑ | CV/CC |
| LDC | 400V | 14.4 | 167A | PSFB | - | 90%↑ | CV/CC |
주요 기능 / Function
•Over Voltage Protect / Under Voltage Protect
•Over Current Protect / Over Power Protect
